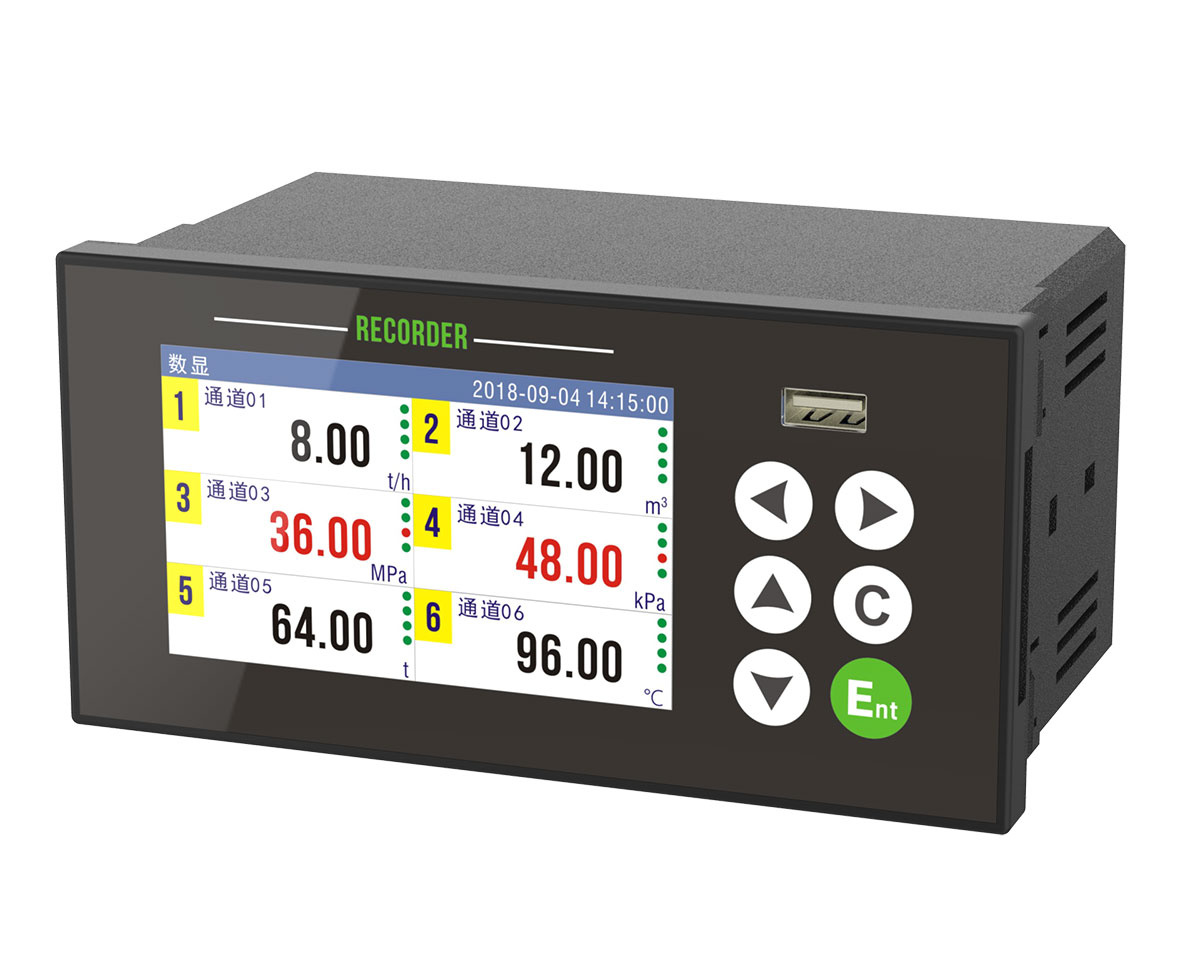

導讀：本文詳細講述PLR1100 PLR11200液晶彩色無紙記錄儀型號類型的設置。本系列無紙記錄儀輸入通道為萬能信號輸入，通過儀表界面參數設置即可完成信號類型的更改設置。

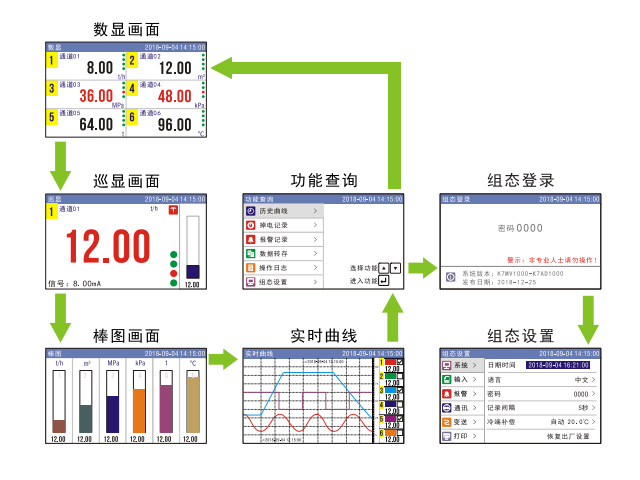

彩屏無紙記錄儀工作界面為數顯、巡顯、棒圖、實時曲線、功能查詢5個界面循環顯示，【左右】按鍵切換畫面顯示。

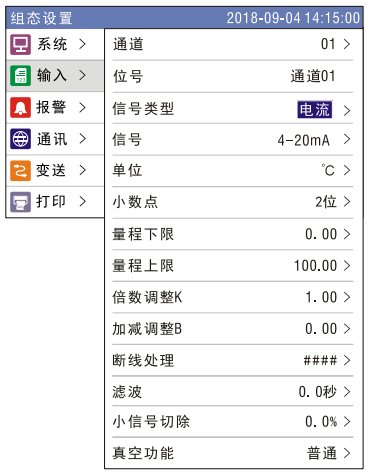

組態設置入口在功能查詢畫面中，將光標移動至組態設置，然后按確認鍵進入，輸入組態密碼，進入輸入組態分類。
通道： 通道序號， 【左右鍵】 切換， 長按【確認鍵】 復制當前參數
至所有通道
位號： 可選中文、 英文、 符號， 16 個字符， 按【確認鍵】 修改
信號類型： 電流、 電壓 mV、 電壓 V、 熱電偶、 熱電阻、 頻率、 模擬，
【左右鍵】 切換
信號： 按【左右鍵】 切換
| 電流 | 4-20mA、 0-20mA、 0-10mA、 4-20mA 開方 |
| 電壓 mV | 0-100mV、 0-20mV |
| 電壓 V | 0-5V， 0-10V、 1-5V、 |
| 熱電偶 | K、 S、 B、 J、 R、 N、 T、 E、 WRe3-25、 WRe5-26、 F1、 F2 |
第 6 章 組態參數設置
17
| 熱電阻 | Pt100、 Cu50、 Cu53、 Cu100 |
| 頻率 | 0-10000Hz |
| 模擬 | SIN、 COS |
單位： 按【左右鍵】 切換， 按【確認鍵】 彈出選擇
| ℃ | ℉ | kg/h | t/h |
| m 3/h | km3/h | L/h | Nm3/h |
| kNm3/h | bar | mbar | mmH2O |
| mmHg | Pa | kPa | MPa |
| atm | kgf/cm2 | mm | cm |
| m | km | Wh | kWh |
| W | kW | MW | kJ |
| Hz | kHz | MHz | g |
| kg | t | mV | V |
| kV | mA | A | kA |
| kJ/h | MJ/h | GJ/h | ppm |
| ppb | % | ‰ | ppmO2 |
| ppmH2 | %O2 | %LEL | NTU |
| ug/h | ug/kg | rpm | uS/cm |
| mS/cm | MOcm | r/min | pH |
| %RH | N | mg/L | g/L |
| kg/m3 | kcal/m3 | m/min | m/s |
| mg/m3 |
小數點： 0-3 位可設， 按【左右鍵】 切換
量程： -999999~999999 可設， 按【確認鍵】 修改
倍數調整 K： 工程量倍數調整， 按【確認鍵】 修改
加減調整 B： 工程量加減調整， 按【確認鍵】 修改
斷線處理： ####， 最大值， 最小值， 保持； 選擇####時， 數據最小
值。 按【左右鍵】 切換
濾波： 慣性濾波， 0.0-9.9 秒可設， 時間越長， 濾波越強；
按【左右鍵】 調整
小信號切除： 0.0-9.9%， 切除小于設定值的信號為零值
第 6 章 組態參數設置
18
真空功能： 普通、 分段、 關閉； 普通為指數與信號線性比例算法；
分段為將指數平均分 10 段， 段內數值與信號線性比例算法。
