通訊寄存器列表
模塊為從機模式，主機設備寫入通道變送數據，模塊相應輸出變送電流
| 參數 | 寄存器 | 數據類型 | 操作 |
| 設備地址 | 40001 | 短整型?無小數點 | 讀寫 |
| 波特率 | 40002 | 短整型?無小數點 | 讀寫 |
| 校驗 | 40003 | 短整型?無小數點 | 讀寫 |
| 停止位 | 40004 | 短整型?無小數點 | 讀寫 |
| 通道1 | 40065 | 短整型?3位小數點 | 只寫 |
| 通道2 | 40066 | 短整型?3位小數點 | 只寫 |
| 通道3 | 40067 | 短整型?3位小數點 | 只寫 |
| 通道4 | 40068 | 短整型?3位小數點 | 只寫 |
例：寫入通道1電流值（12.000mA）
主機發送：01 10?00 40 00 01?02?2E E0?B4 B8
設備應答：01 10?00 40 00 01 00 1D
例：設置波特率（9600；寫入數據為0）
主機發送：01 10 00 01 00 01 02 00 00?A7 81
設備應答：01 10 00 01 00 01 50 09
- 標準Modbus RTU通訊協議
- 讀命令為03H號命令
- 寫命令為10H號命令
- 設備地址：1-247（默認1）
- 波特率:（默認9600)
0:9600 ???1:19200
- 校驗：（默認無校驗）
???0:無 ??1:奇 ??2:偶
- 停止位：（默認1位）
???0:1位 ??1:2位

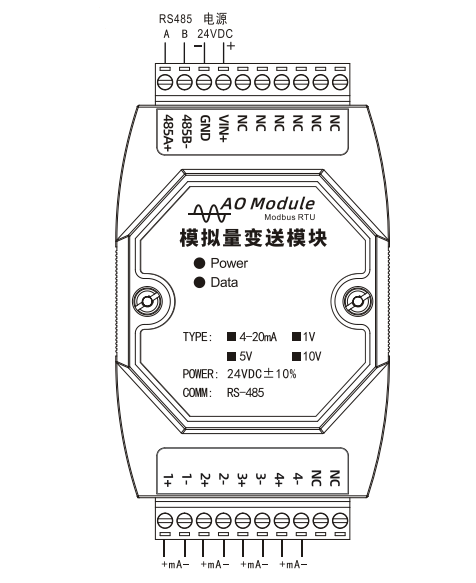

電氣接線

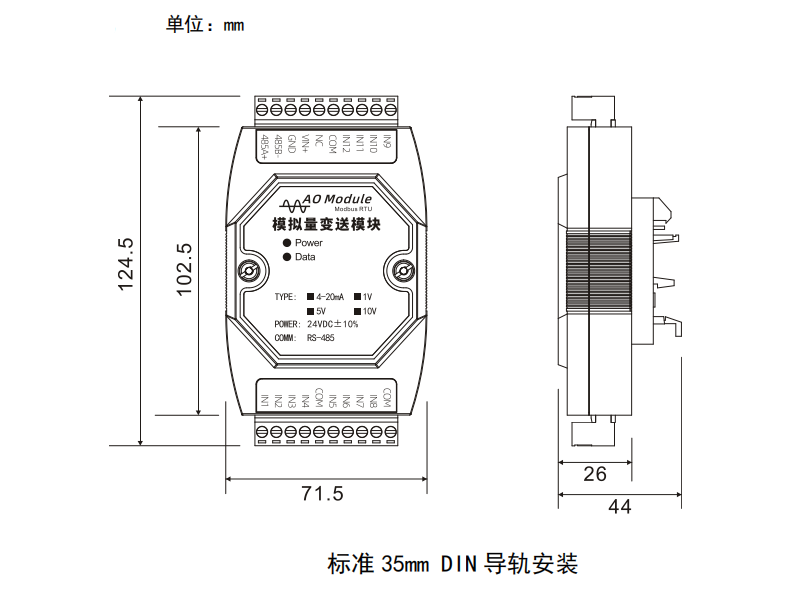

產品尺寸
