導讀：本文描述溫濕度變送器與無紙記錄儀連接配套使用案例。
溫濕度變送器THK200實時采集溫度和濕度值，變送為4-20mA輸出。變送量程溫度為-20～80℃，濕度為0-100%RH，變送為4-20mA對外輸出，變送器采用三線制模式，需要連接24V?電源。
溫濕度器THK200將電流輸出至無紙記錄儀PLR1000，通道1接入溫度信號，通道2接入濕度信號。通道信號類型設置誒4-20mA信號，設置好對應量程。PLR1000通道接4-20mA信號時，電流信號端子接線為AC兩個端子。

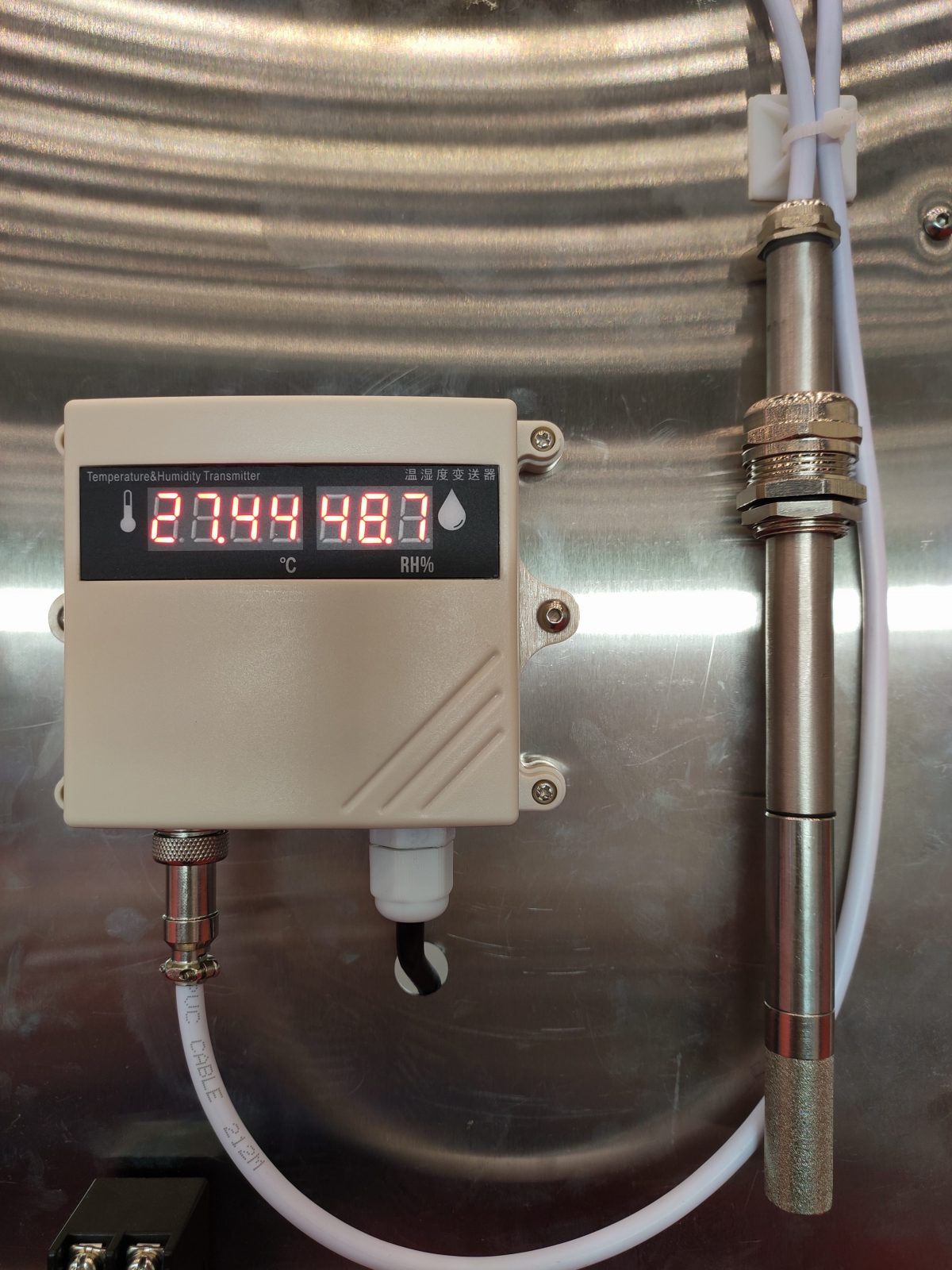

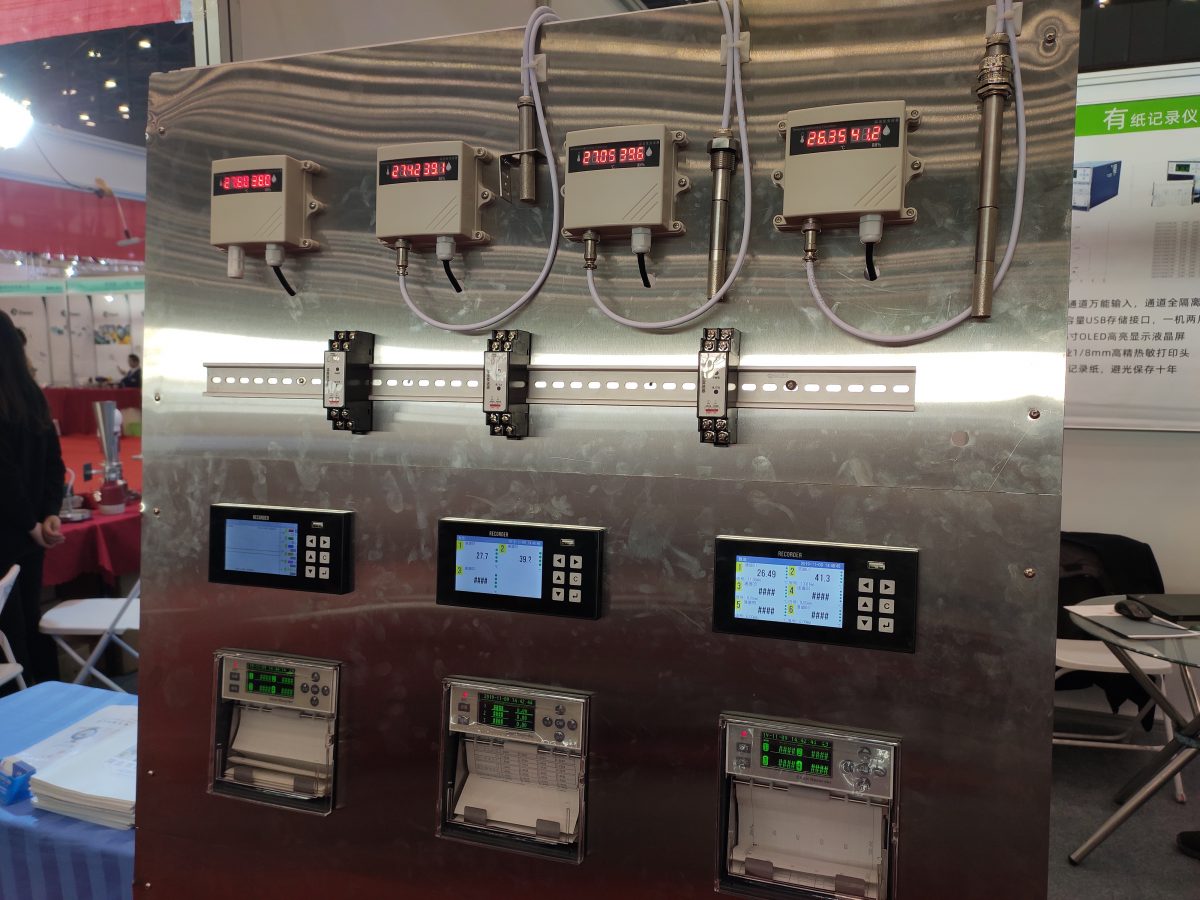

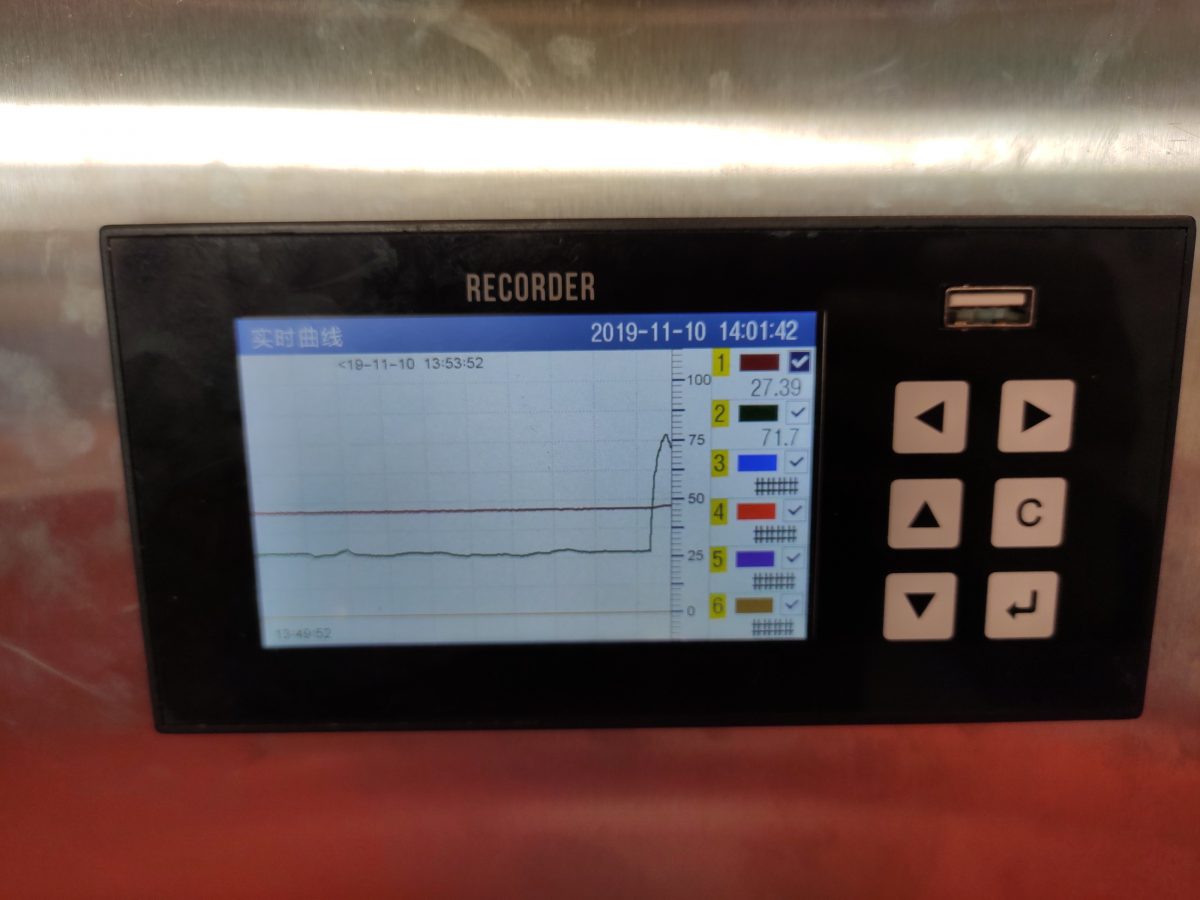

實際配套使用效果如下圖：
