導讀：有紙記錄儀用于熱處理設備、藥機設備溫度、壓力、電導、PH酸堿度等工藝參數打印記錄。本文說明如何正確閱讀打印的曲線和數據。

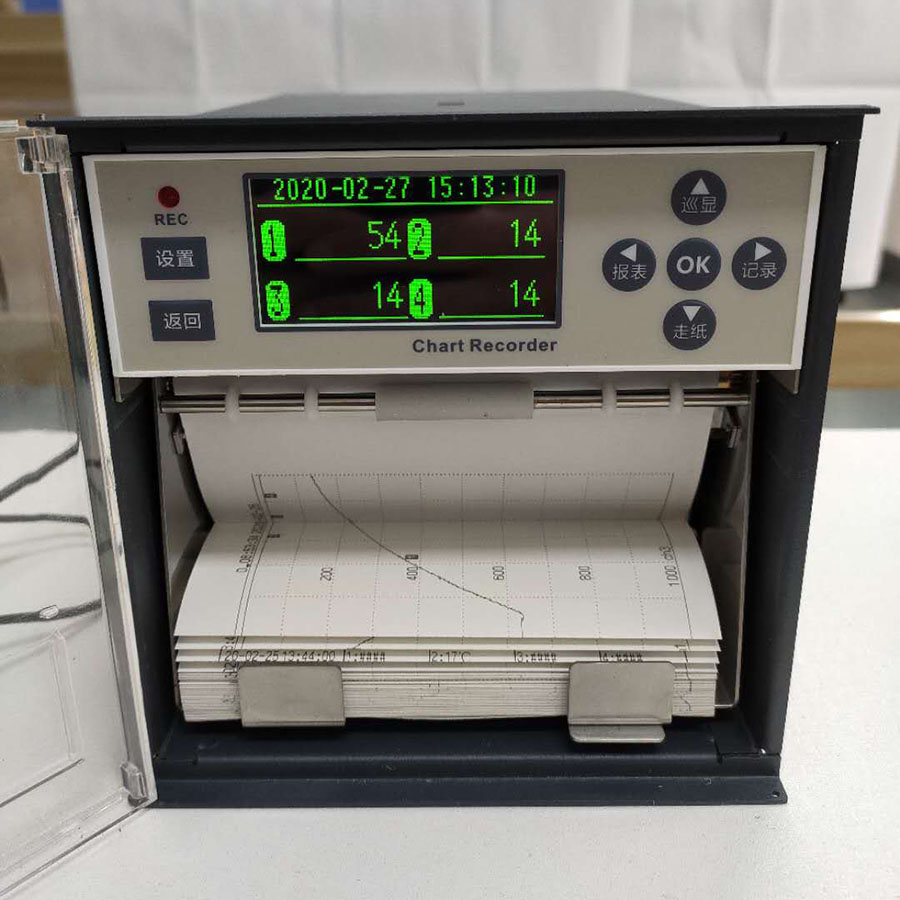

先看一下有紙記錄儀出紙方向，如下圖：

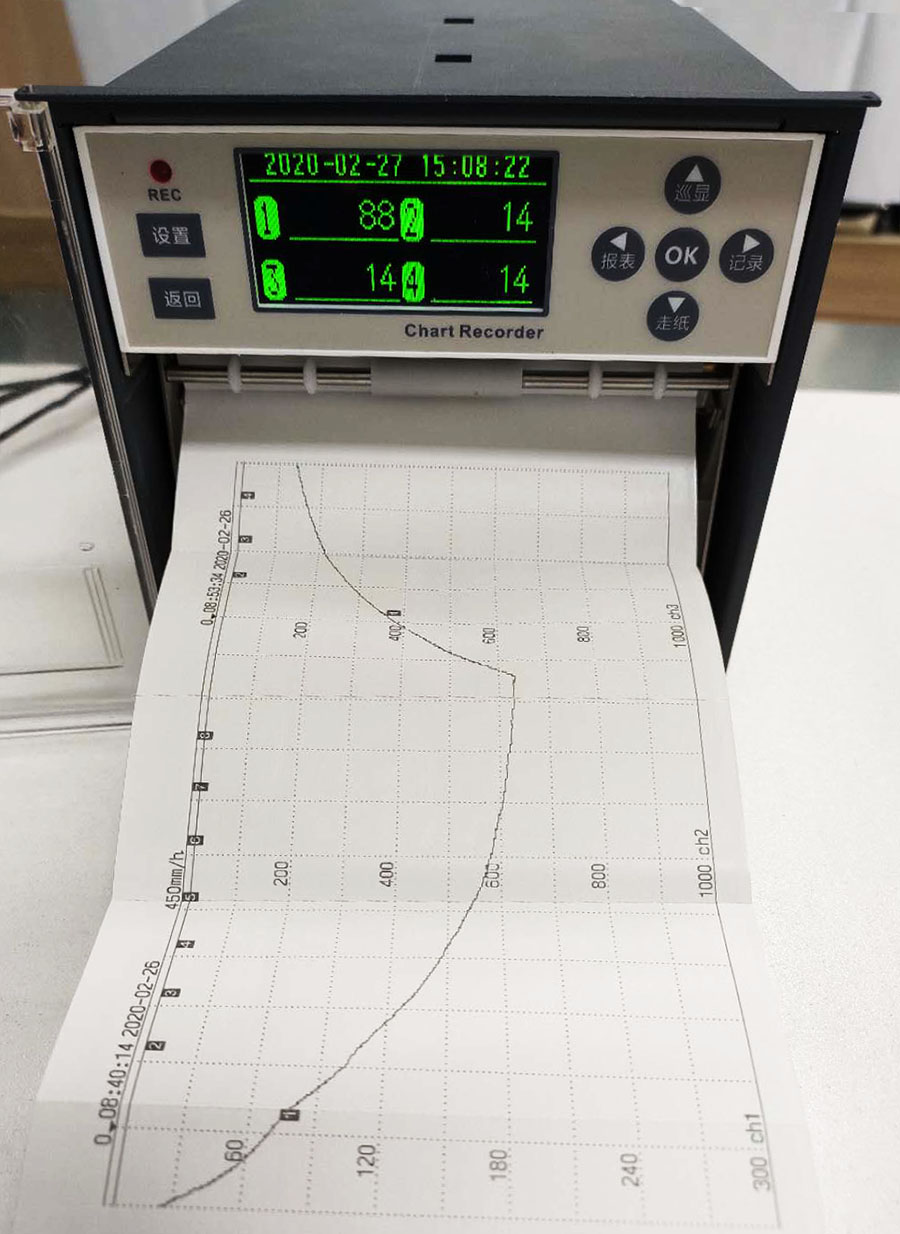

有紙記錄儀的走紙方式為折疊式縱向出紙，記錄紙全長8米，以時間為參考量均勻打印曲線。下面將記錄紙放大來看，詳細解讀坐標和參數。
1、標尺刻度：橫向為曲線打印記錄標尺刻度，左側量程下，右側量程上；曲線打印區域平均分為10大格，每大格分10個小點，因此量程分為100份，如量程為0-1000度，那最小分辨率為10度。每5格打印一次標尺刻度。
2、時間軸：縱向為時間軸，每10mm一條時間刻度線，根據走紙速度可計算每格的時間；如走紙速度為20mm/h，則每格30分鐘。
3、曲線標記：從時間軸第一格開始依次標記曲線通道號，第二個為第二通道；標號跟隨曲線數據位置。
注：量程刻度標尺有3種模式可以選擇：百分比刻度、單通道刻度和多通道刻度。百分比模式為0-100的客戶，單通道刻度為某個通道的刻度，比如0-1000度；多通道刻度為每隔5個時間格依次繪制通道量程刻度。
