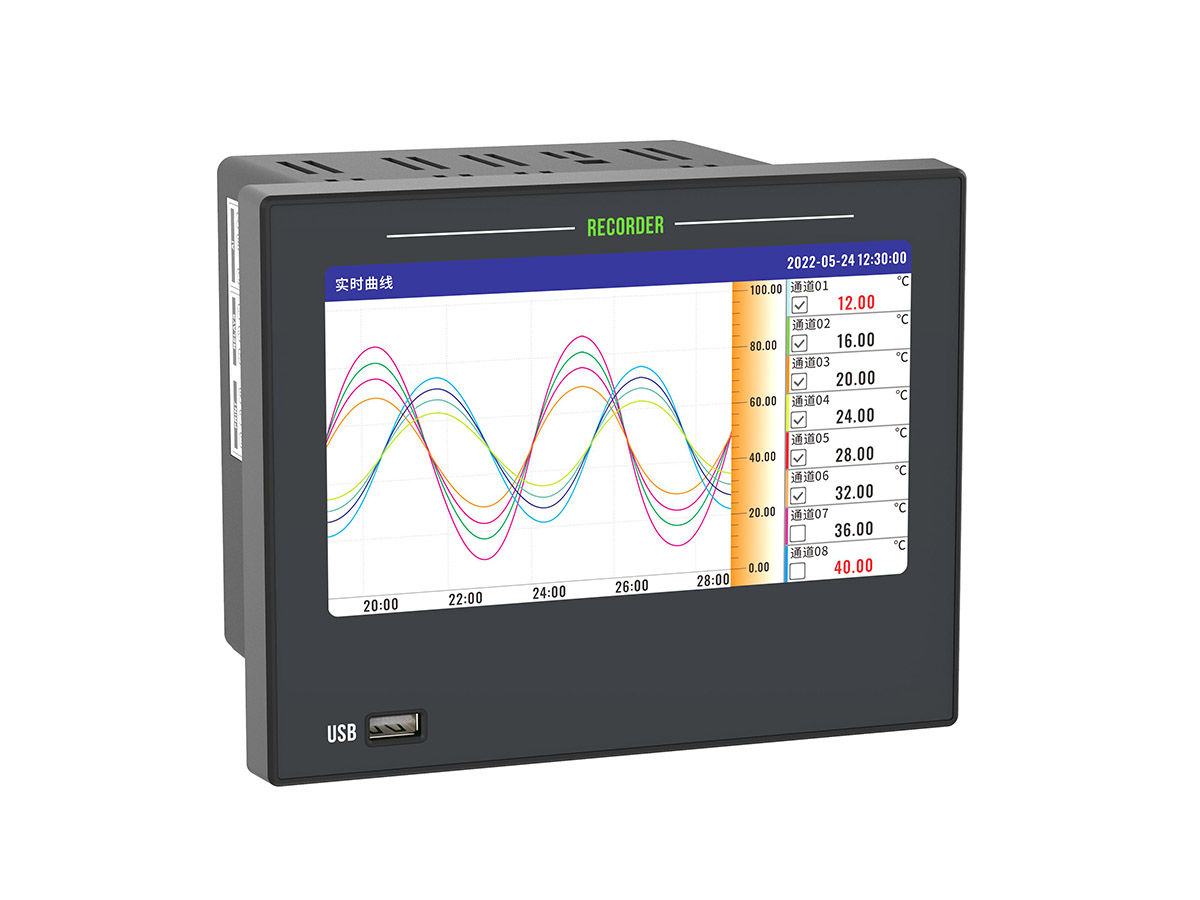

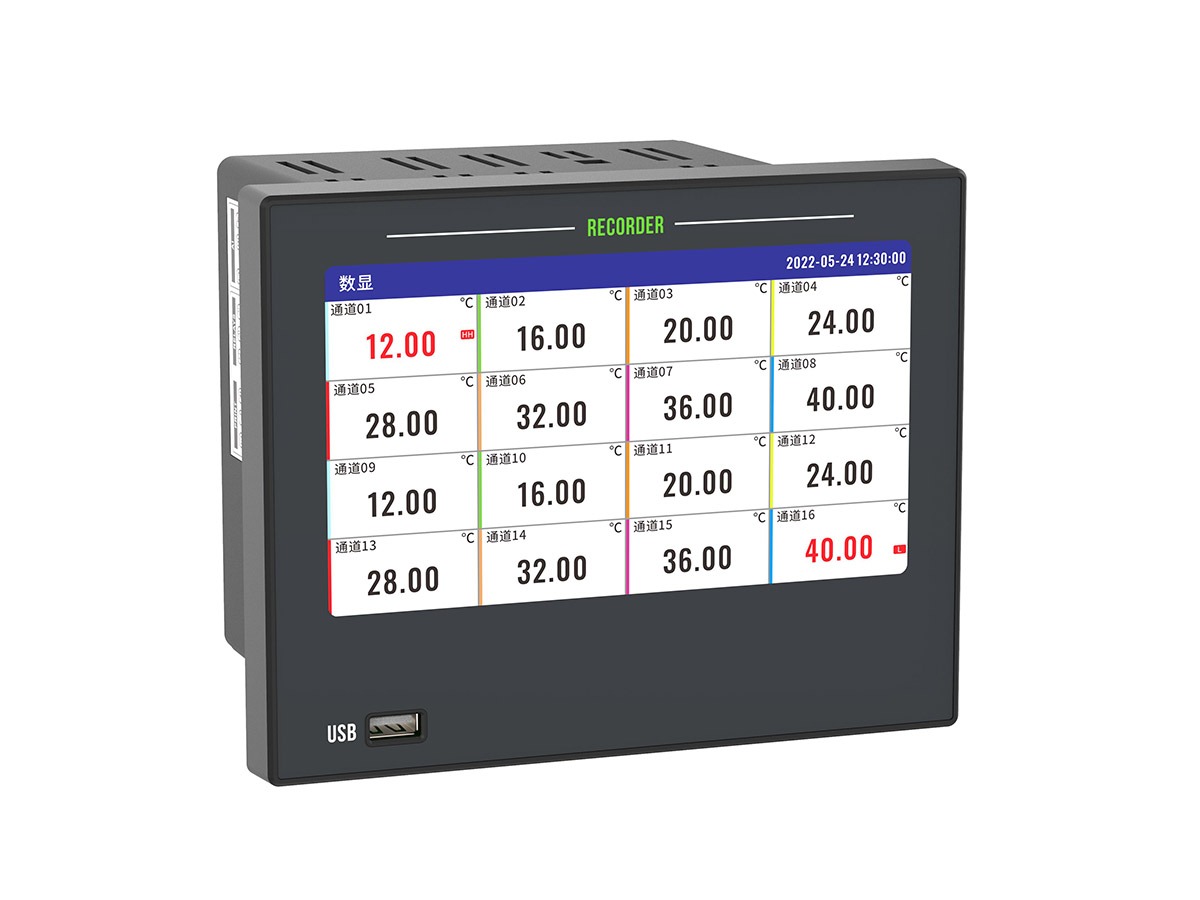

PLR3000是杭州拓康公司新推出的經典款無紙記錄儀產品，搭載7寸高清觸摸彩色液晶屏，標準138開孔尺寸，短款機身，阻燃外殼，功能豐富，性能優越。PLR3000無紙記錄儀可選配功能比較豐富，本文章重點講解選型方案。
PLR3000無紙記錄儀主要功能模塊有：模擬量輸入、頻率輸入、模擬量輸出、繼電器報警輸出、直流24V配電、雙485通訊、以太網通訊、微型打印機接口。
一、輸入通道、繼電器輸出和變送輸出配置

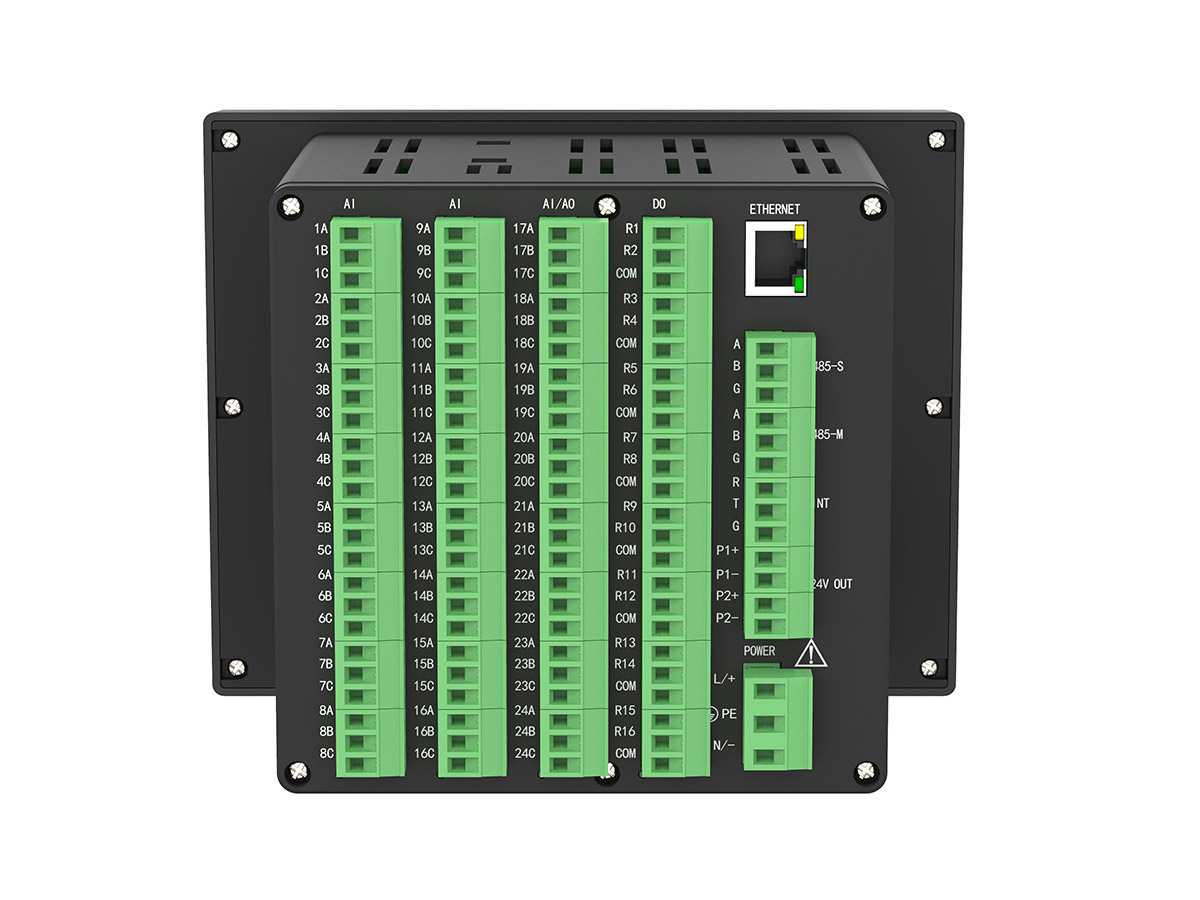

PLR3000記錄儀設計有4個板卡插槽，可適配模擬輸入板卡、頻率輸入繼電器輸出板卡和變送輸出板卡4種板卡類型，每種板卡通道數如下：
- 模擬輸入板卡：8通道設計
- 頻率輸入板卡：8通道設計
- 報警繼電器板卡：16路設計
- 變送輸出板卡：8路設計
根據產品整體功率設計，4個板卡插槽可支持以下最大配置為：4塊輸入板卡，2塊報警繼電器板卡，1塊變送板卡，因此可進行如下配置：
- 32路輸入：4塊輸入板卡（包含模擬輸入和頻率輸入板卡混搭）
- 24路輸入16路報警輸出：3塊輸入板卡+1塊報警板卡
- 24路輸入8路變送輸出：3塊輸入板卡+1塊變送板卡
- 16路輸入1路報警呼出8路輸出：2塊輸入板卡+1塊報警板卡+1塊變送板卡
二、485通訊接口、以太網接口和微型打印機接口
PLR3000無紙記錄儀獨立設計以下接口：
- 2路485通訊接口，M接口為主機模式，S接口為從機模式，標準MODBUS RTU協議；
- 獨立設計微型打印機接口，與其他接口不沖突；
- 獨立設計以太網接口，支持3個客戶端連接，標準MODBUS TCPIP協議。
三、2路24V直流配電
直流24V直流配電設計給二線制傳感器使用，綜合最大120mA電流，可最多連接6個傳感器。
四、交流220VAC和直流24VDC電源供電
可選配交流220VAC電源（100-240V 50/60Hz）或直流24VDC電源（±10%）。
