導讀：本文介紹溫濕度變送器的測量和使用，方便讀者選型采購
溫濕度變送器實時測量溫度和濕度參數，變送為4-20mA電流輸出，可選配數碼顯示。整體產品由傳感器探頭、主機和信號接線3部分組成。THK200溫濕度變送器精度為溫度±0.3℃，濕度±3%RH（相對濕度）。關于什么是相對濕度，我們可以另開篇討論。
變送器可以分為內置探頭和外置探頭兩種，外置探頭類型傳感器探頭種類根據安裝方式不同，可分為支架型、活動螺紋、密封螺紋。具體圖示如下：
外置類型
探頭種類：
?
?
支架型：應用于空間場合，可使用螺釘固定至邊框或墻面

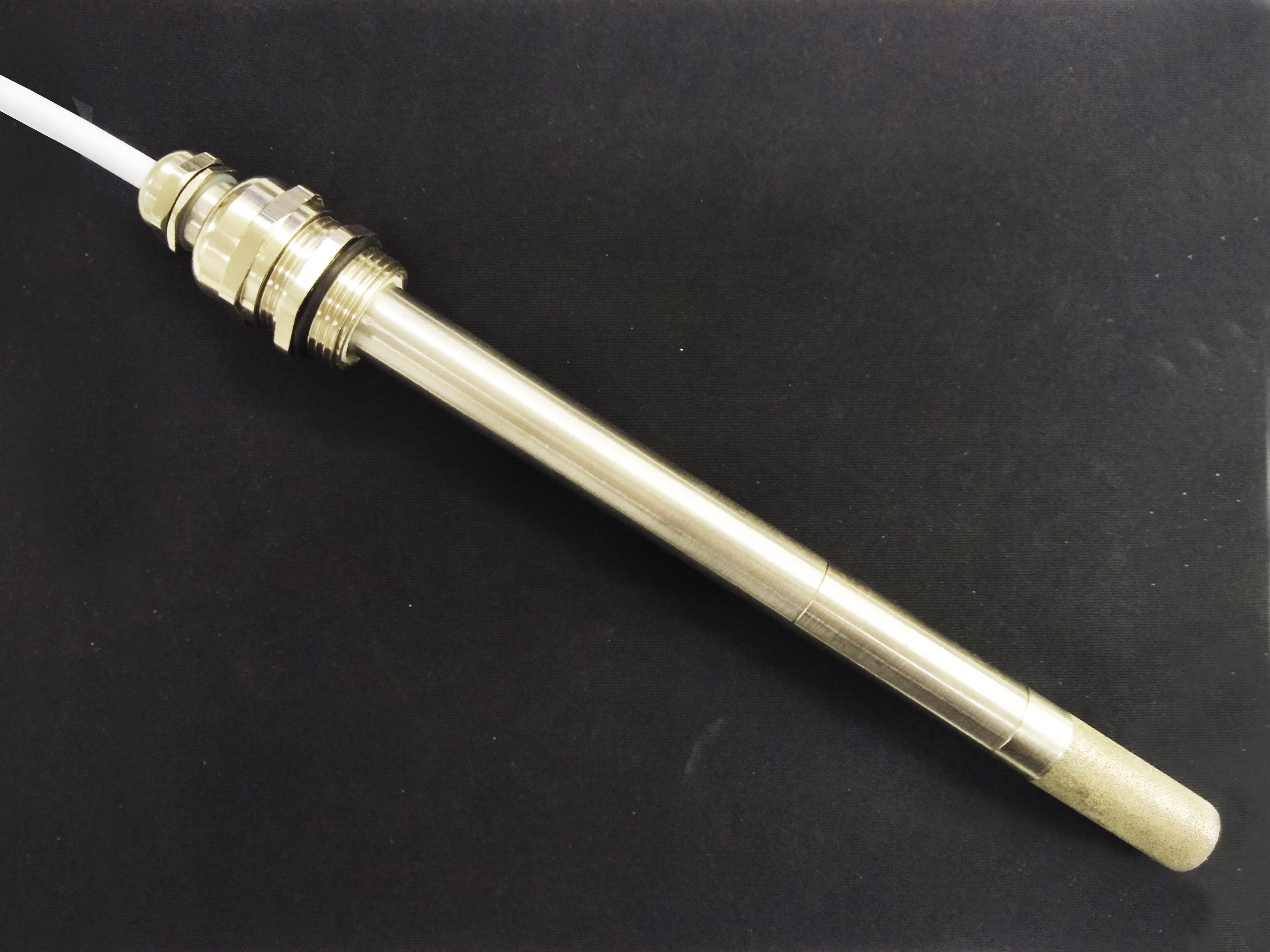

活動螺紋型：應用于通風管道場合，可打洞安裝
密封螺紋型：應用于需要保壓場合，可密封插入

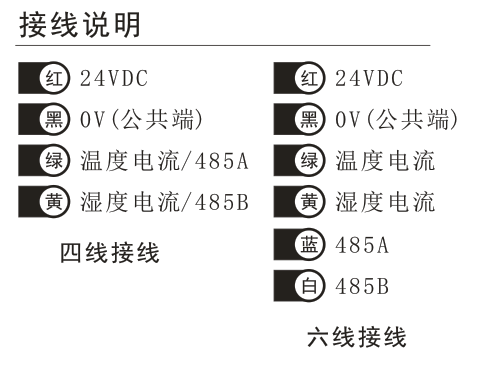

主機完成信號采集、電流變送輸出和數據顯示功能，主機出來電源和信號接線總共4根線，紅黑黃綠。紅黑接24V正負，黃為濕度電流，綠為溫度電流，電流回路共地回到黑線。如果同時帶有485通訊，出線是6根，定義如下圖示。
產品和探頭尺寸
